非接觸式紅外額溫計是一種利用現代傳感器測量技術、微電子技術等技術手段對被測對象進行溫度測量的新型儀器。以往額溫槍方案多為合泰、松瀚、宏康等額溫槍專用MCU方案，該方案的集成度非常高，一般主控自帶有24位ADC、屏幕驅動等功能，整個額溫槍只需要傳感器、MCU、顯示屏模塊、按鍵、語音等模塊。但因為疫情嚴重，供需不平衡，市場中出現了以瑞納捷、華大、航順芯、宏晶、意法等通用MCU方案。小編以瑞納捷RJM8L151為例來介紹分立的額溫槍方案。桑尼奇孫生，QQ:2335804557, 18576699326, 歡迎交流！（更多詳情）

一、瑞納捷RJM8L151分立額溫槍額溫槍方案原理簡介

當紅外額溫計對準并靠近被測對象至數字接近式傳感器檢測的有效距離時，按下電源/測量鍵，并保持若干秒，則紅外額溫計內部的紅外傳感器模塊就會進行溫度采集，并轉化為電信號，隨之將電信號轉換為數字信號，而后通過通信接口傳輸到單片機。單片機通過數字溫度傳感器采集當前環境溫度對傳輸的溫度數字信號進行相應溫度補償處理，并把修正后的溫度作為當前記錄編號存儲，同時判斷該溫度所處的LCD背光范圍，從而進行相應的背光顯示：（35.0-37.4℃）體溫正常綠色背光、（37.5-37.9℃）體溫偏高黃色背光、（38-42.9℃）體溫超高紅色背光，若體溫異常同時還會進行“嘀嘀嘀嘀嘀”報警，最后語音播報當前溫度。當超過30 秒不使用，自動進入低功耗模式省電。

二、瑞納捷RJM8L151分立額溫槍方案框圖

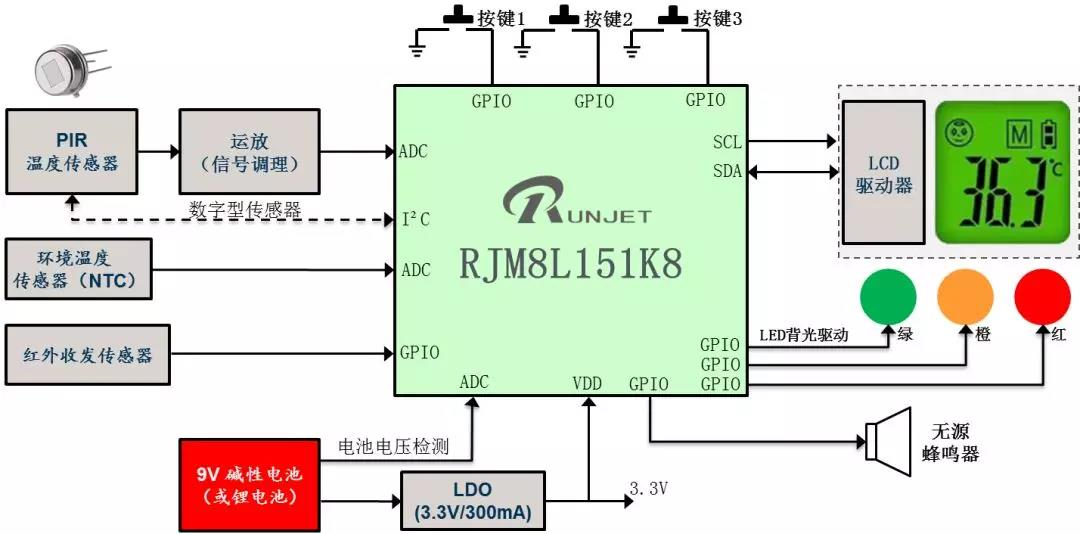

本非接觸式紅外額溫計方案由超低功耗、高安全性的MCU:RJM8L151、電源模塊、按鍵模塊、紅外傳感器模塊、溫度傳感器（模塊）、數字接近式傳感器模塊、環境溫度傳感器、語音模塊、喇叭及LCD顯示模塊組成，其硬件框圖如下所示：

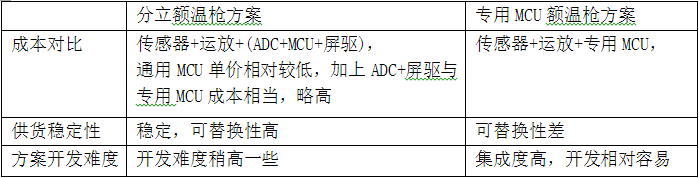

三、分立額溫槍方案與專用MCU額溫槍方案優劣勢對比

深圳市桑尼奇科技有限公司擁有額溫槍一整套方案（RJM8L151 MCU方案）并整合了ADC、運放等配套器件的供應鏈資源，如有額溫槍或配套器件的需求，歡迎隨時咨詢。桑尼奇孫生，QQ:2335804557,18576699326。

(以上信息由深圳桑尼奇科技有限公司提供)
