SY6280開發超低RDS（上）與可編程電流限制開關保護電源過流和短路條件。它集成了過溫保護和反向阻斷功能。一個內部電阻有助于放電輸出電容器在關機。它適用于USB接口的3G的Datacard，USB加密狗和MiniPCI配件。其主要顯著特點有這幾個方面：擁有SOT23 - 5封裝最小的電路板空間、在關閉時自動輸出放電、可以強制高于關機、輸入電壓：2.4V至5.5V。QQ:3259054252 TEL：18820170705  劉生    歡迎交流〔深圳市桑尼奇科技有限公司〕。

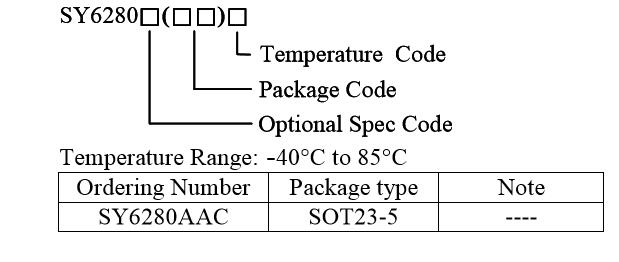

SY6280采購信息：

SY6280典型應用：

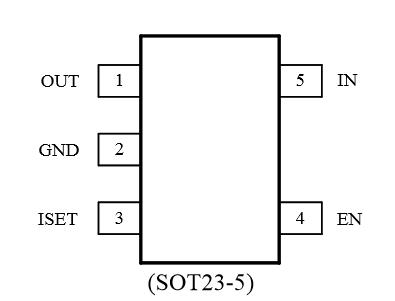

SY6280 視圖：

OUT  1. 輸出引腳，一個10μμF的電容到GND解耦

GND  2. 接地引腳

ISET  3. 電流極限編程引腳。連接一個電阻RSET從這個引腳接地方案的電流限制：ILIM (A)=6800/RSET (?)

EN   4. 開/關控制。拉高使ic。不要讓它浮動

IN    5. 輸入引腳，以10μμF的電容到GND解耦

SY6280是目前有限的P溝道MOSFET功率開關的過流和過溫保護。沒有體二極管兩端的排水和MOSFET的源。它可以防止從輸出電流對輸入后的芯片被禁用。

當檢測到過電流情況時，開關被調節以達到恒定的輸出電流。如果過流狀態持續很長時間，結溫超過130°C，開關就會關閉。一旦溫度下降到110°C、部分將重新啟動

為了防止輸入電壓降熱插拔過程中，10μF陶瓷電容到GND VIN是強烈推薦。然而，較高的電容可以幫助減少電壓降。此外，輸出短路會導致輸入端的振鈴，而不需要輸入電容。當輸入瞬態電壓超過絕對最大電源電壓時，即使在很短的時間內，也可能損壞內部電路。

電流限制是可編程的，以保護電源不受過流和短路的影響。從ISET連接一個電阻RSET引腳到GND方案的電流限制：

ILIM (A)=6800 /  Rset (?)

在這里希望能幫到各位！你們的支持，是我們無限的動力！如果有這個物料及其他矽力捷的物料型號都可以聯系我QQ:3259054252 TEL：18820170705  劉生(以上信息由深圳市桑尼奇科技有限公司)
