RTL8211E應用主要包括電源部分設計、MDI接口設計、RGMII接口設計以及接口管理設計等四部分組成，小編針對各部分具體應用做分解整理，如有不正確之處，歡迎指正。桑尼奇孫生：18576699326，QQ:2335804557，（更多詳情）。

二、RTL8211E之MDI接口設計

MDI（ MediumDependent Interface ）介質相關接口與互聯網連接一般通過信號傳輸端（TD+&TD-）和信號接收端（RD+ &RD-），然后再通過網絡濾波器以及RJ-45與終端網絡相連。

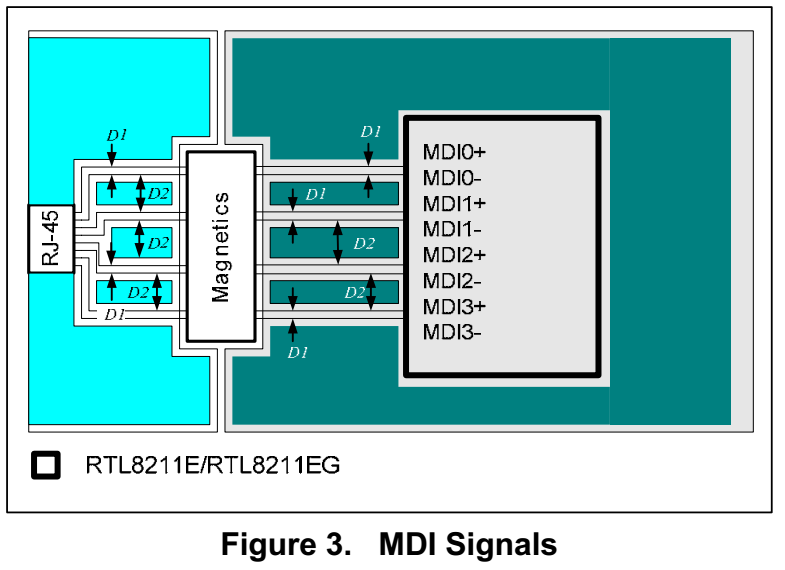

MDI連接屬于高速信號連接，對MDI線路設計時時需特別注意，RTL8211E/RTL8211EG到10/100/1000M網絡變壓器，以及到RJ-45接口的路徑需要盡可能短，RTL8211E/RTL8211EG到10/100/1000M網絡變壓器的距離不能超過300px，而且兩對接受或傳輸差分信號線需盡可能的接近，可使噪聲影響互相抵消。一般兩者之前距離等于一線寬，例如，信號線寬8mil，則D1的寬度為8mil。兩組信號線之間的跟離D2一般推薦為30mil。

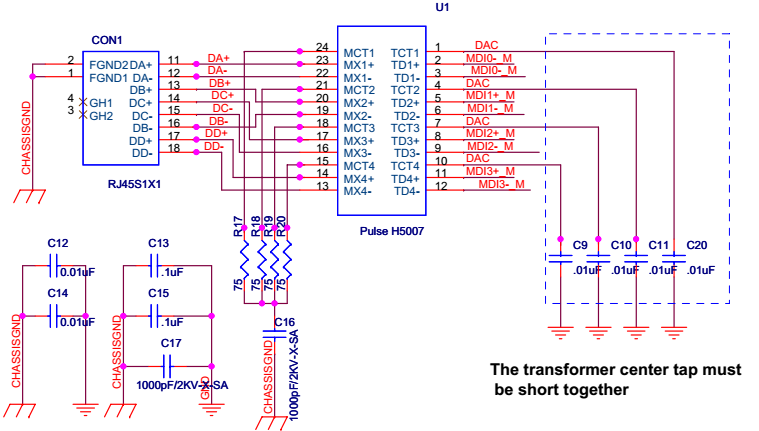

另外為了減小ESD的引影響，RJ-45與千兆網絡H5007一個地平面，而RTL8211E/RTL8211EG 網絡PHY芯片這兩個地平面之前需要接一個2Kv的電容。同時考慮到EMI的影響，網絡變壓器的center tap引腳要求串一個電容與地相接。如下圖：
