AXP209 是高度集成的電源系統管理芯片，針對單芯鋰電池(鋰離子或鋰聚合物)且需要多路電源轉換輸出的應用，提供簡單易用而又可以靈活配置的完整電源解決方案，充分滿足目前日益復雜的應用處理器系統對于電源精確控制的要求。目前市面上主要和全志主控搭配使用.如有需求聯系請聯系深圳市桑尼奇科技有限公司QQ:2290359330 13418831645戴小姐聯系，原裝現貨，歡迎交流。（更多詳情）

     AXP209 集成了一個自適應的USB-Compatible 的PWM 充電器，2 路降壓轉換器(Buck DC-DC converter)，5 路線性穩壓器(LDO)，電壓/電流/溫度等多路12-Bit ADC，以及4 路可配置的GPIO。為保證電源系統安全穩定，AXP209 還整合了過/欠壓(OVP/UVP)、過溫(OTP)、過流(OCP)等保護電路。

AXP209的主要功能特性包括以下：

電源管理 (IPS)

寬輸入電壓范圍：2.9V~6.3V(AMR：-0.3V~11V)

可配置的高效智慧電能平衡“IPS?”系統

自適應USB(支持USB3.0)或交流適配器

限壓限流 (4.4V/900mA/500mA/100mA)

電池通路的等效內阻小于75mΩ

全集成PWM 充電器 (PWM Charger)

最大充電電流可達1.8A

支持電池溫度監測

全面支持USB 充電（含3.0），符合規范要求

充電精度高，誤差小于0.5%

支持4.1V/4.15V/4.2V/4.36V 等多種電池

自動進行充電流程控制

可直接驅動LED 指示充電狀態

根據系統負載情況自動調節充電電流

備用電池 (Backup Battery)

可接受備用電池輸入供給RTC 模塊

支持備用電池充電，可設置充電電流

2 路同步降壓轉換器 (DC-DC)

DC-DC2：可在0.7-2.275V 之間調節,25mV/step, 驅動能力1.6A, 支持VRC

DC-DC3：可在0.7-3.5V 之間調節,25mV/step, 驅動能力1.2A

5 路線性穩壓器 (LDO)

LDO1：30mA，始終有效

LDO2：低噪聲LDO，1.8V~3.3V 可調節，100mV/step, 驅動能力200mA

LDO3：0.7-3.5V 可調節,25mV/step, 驅動能力200mA

LDO4：低噪聲LDO，1.8V~3.3V 可調節，100mV/step, 驅動能力200mA

LDO5：低噪聲LDO, 1.8-3.3V 可調節,100mV/step, 驅動能力50mA

定時器 (Timer)

7bit Timer，定時范圍1~127 分鐘

Timer 中斷輸出

信號采集系統 (Signal Capture)

內建12 路12 Bit ADC

接受2 路外部信號輸入

提供電池和外部輸入電源的電流電壓數據

內建高精度庫侖計及Fuelgauge 系統

提供豐富的電源管理信息，如瞬時耗電(mA or mW)，剩余電池電量(% or mAh)，充電狀態(%) 和剩余電池使用時間或充電時間等

兩級低電警告及保護

提供芯片溫度數據

應用處理器接口 (Host Interface)

Host 可以通過TWSI 接口進行數據交換

可以靈活配置的中斷及休眠管理

靈活的管腳功能設置，多路GPIO 可分別設置為IO、ADC 等功能

內置可配置計時器

提供12 組寄存器，可用于系統關機時的數據保存

系統管理(System Management)

支持軟復位和硬復位

支持軟關機和硬關機

支持外部觸發源喚醒

支持輸出電壓監測、自診斷功能

輸出PWROK，用于系統復位或關機指示

外部電源檢測(插入/移除/驅動能力不足)

所有輸入輸出都支持軟啟動

過/欠壓保護 (OVP/UVP)

過流保護 (OCP)

過溫保護 (OTP)

支持OTGVBUS 電源狀態設置/監測

高整合度(Fully Integration)

內部產生高精度參考電壓（0.5%）

內置MOSFET

可定制時序和輸出電壓

解密模塊 (Decryption)

128bit OTP 密碼存儲

動態實時解密算法

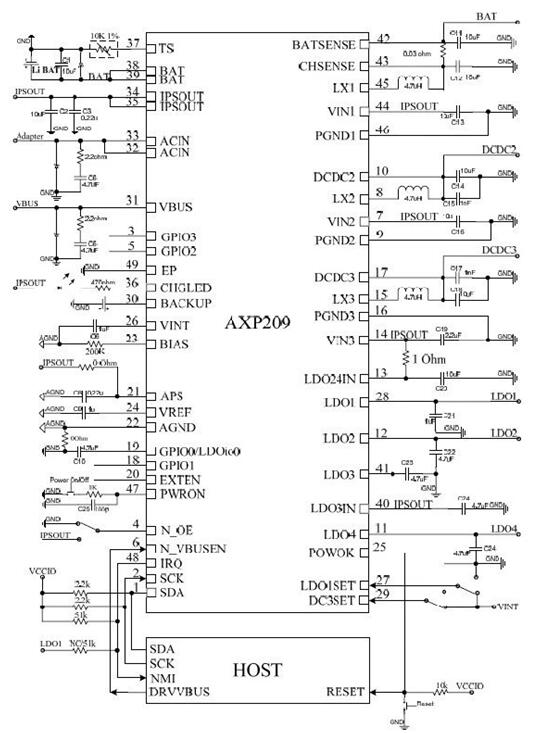

AXP209的應用框圖如下:

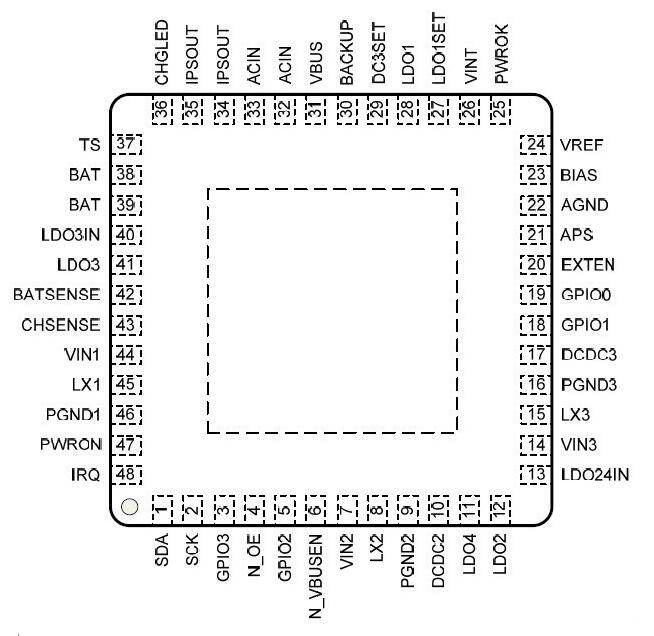

AXP209的管腳信息如下：
