RK818是一款高性能PMIC，面向單節鋰離子電池（包括鋰離子及鋰聚合物）中需要多路輸出的多核處理器應用，可以提供完整的電源解決方案，外圍應用簡單。RK818在以RK3288、RK3368主控方案的廣告機、網絡播放器、平板產品中作為配套電源管理芯片使用。桑尼奇科技長期配套現貨供應，并可提供參考設計及技術資料等服務。如需了解更多信息按以下方式聯系肖生QQ：1735477079  手機：18576774167，原裝現貨，歡迎交流。（更多詳情）

RK818 集成了5路大電流DC/DC，9個LDO，1個線性開關，1個USB 5V及HDMI 5V輸出，還有開關充電，智能功率路徑管理，庫侖計，RTC及可調上電時序等功能。

RK818集成了一個同步降壓直流－直流轉換器，它可以在向系統負載供電的的同時也對電池進行充電。USB可以作為此款IC的電源輸入，輸入限流值可以設置為450mA或者820mA，以滿足USB2.0和USB3.0的要求，最大可以設置為3A，以滿足大電流充電USB的應用。充電管理包括輸入限流，涓流充電，恒流/恒壓充電，充電終止，充電超時安全保護等功能。所有這些功能的具體值均可通過I2C 接口進行方便的設置。

RK818可對輸出電壓進行調節以向系統負載提供所需要的功率，同時可以對電池進行充電。采用2MHz的開關頻率，DC/DC等可以采用更小體積的電感，并且集成了所有功率開關，不需要外部功率MOSFETs，肖特基二極管等，使PCB板更為簡潔，因而大大節省了系統成本。高時鐘穩定度的RTC功能，可以為處理器提供時鐘計時、定時等功能。RK818 采用 QFN68封裝。值得一提的是，RK818有RK818-1和RK818-2兩種型號，我們常用的是RK818-1。

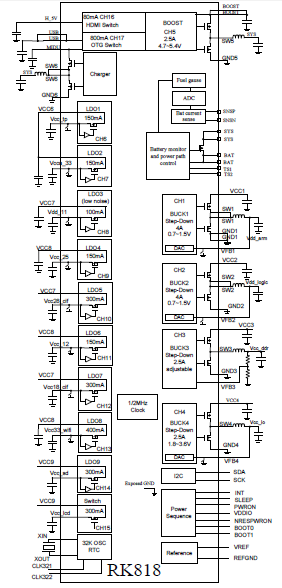

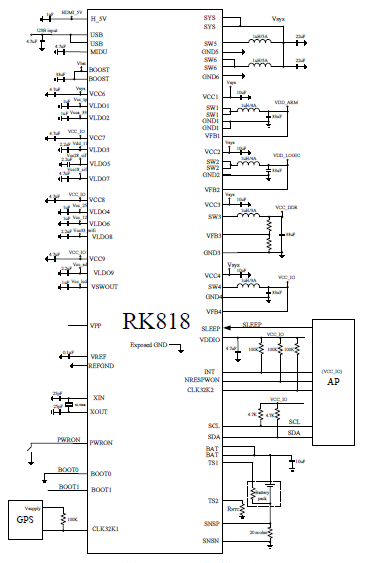

RK818功能模塊圖以及典型應用圖

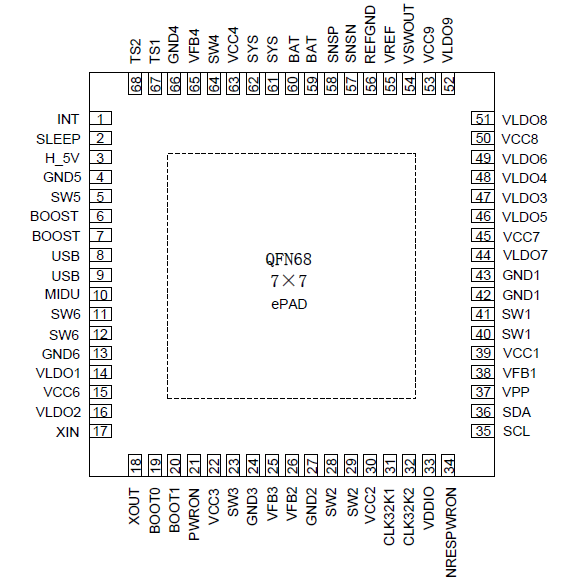

RK818封裝管腳圖

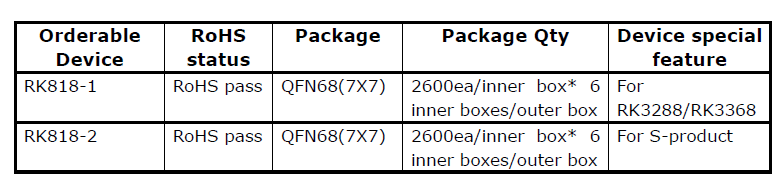

RK818采購信息圖

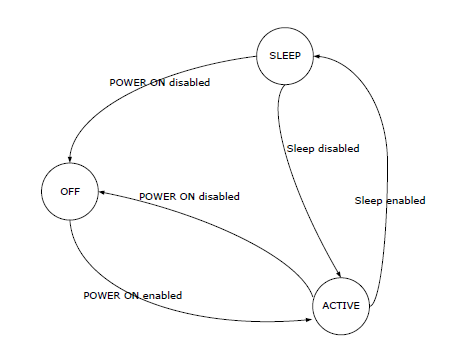

RK818狀態機狀態圖

OFF 狀態是指ＰＭＵ處于關閉狀態，各通道均關閉。

ACTIVE 狀態是指PMU 處于工作狀態中，各通道根據系統要求進行工作。

SLEEP 是指系統處于低耗電的工作狀態下。
